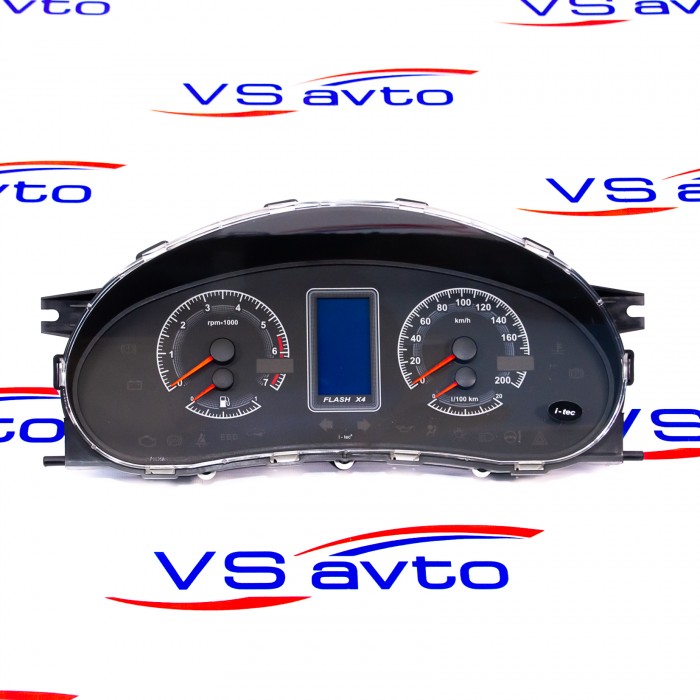

Комбинация приборов Flash-X4 для ВАЗ 2110 (новая панель), Лада Калина, Лада Приора

Комбинация приборов Flash-X4 для семейств ВАЗ 1118 Калина, 2170 Приора, ВАЗ 2110 (новая панель)

При подключении (кроме штатного разъёма) нужно присоединить только 1 проводник (К-линия).

Цветная подсветка более 32000 оттенков, любой оттенок можно выбрать самостоятельно.

Цифровая + аналоговая индикация скорости и оборотов двигателя (максимальные показания цифровых индикаторов - 255 км/ч скорость, 9900 оборотов/минуту);
Аналогово-дискретная индикация индикация температуры О.Ж. и уровня топлива;
Маршрутный компьютер, часы, будильник;
Система сигнализаций и предупреждений;
Бортовая система диагностики;
Ознакомительный режим "ДЕМО" (образец работы будет выложен чуть ниже);
Современный дизайн и функциональность;
Светодиодная RGB подсветка (позволяет выбрать более 32000 цветов);
Таксометр;
Автоматическое определение типа "ЭБУ";
Режим "ТРОПИК" (включение вентилятора двигателя по заданной температуре);
Поддержка электронной педали газа (Е-Газ).

Устанавливается вместо штатной комбинации приборов. По своим посадочным размерам комбинация приборов FLASH Х4 имеет корпус совместимый с комбинациями приборов ВАЗ 2170-71-72 (Лада Приора), ВАЗ 1117-18-19 (Лада Калина), ВАЗ 2110-11-12 (новая панель).

Графический индикатор маршрутного компьютера имеет RGB подсветку (позволяет выбрать более 32000 цветов) разрешением 128*64 точки. На лицевой панели КЭП FLASH Х4, имеется окошко встроенного фотодатчика. При изменении уровня освещенности, меняется уровень свечения индикаторов электронной комбинации приборов.

Имеет встроенную функцию «Автосвет».

Электронная комбинация FLASH Х4 имеет функцию «ТРОПИК». Она позволяет включать вентилятор системы охлаждения по заданной Вами температуре двигателя. Эта функция особенно полезна летом в жаркое время, когда машина стоит в «пробке» в городе, т.к. поможет избежать перегрева двигателя.

На передней панели FLASH Х4 расположены: светодиодный индикатор оборотов двигателя, цифровой индикатор оборотов двигателя, светодиодный индикатор скорости движения автомобиля, цифровой индикатор скорости движения автомобиля, индикатор поднятого ручного тормоза, индикатор недостаточного давления масла, индикатор аварийного напряжения борт-сети (2-х уровневый), индикатор необходимости диагностики системы управления двигателем «CHECK ENGINE», указатели поворотов, индикатор включения кнопки аварийного режима, индикатор недостаточного давления в тормозной системе, индикатор включения дальнего света, индикатор включения габаритного света.

Сигнализатор превышения скорости, встроенный в КЭП FLASH X4, работает следующим образом: В меню «НАСТРОЙКИ» устанавливаются 2 порога сигнализатора по скорости. При достижении скорости первого порога, индикатор FLASH X4 начинает мигать, призывая сбросить скорость. При достижении 2-го порога индикатор переходит в режим непрерывного свечения. При желании, систему предупреждения о превышении скорости можно отключить через тот же раздел меню.

Семи сегментный индикатор тахометра показывает значение в формате «0,75» до 1000 оборотов, а при превышении выключает младшую значащую цифру.

Индикатор уровня топлива состоит из восьми светодиодов. При полном баке все они горят «зеленым» светом. Если падение уровня топлива достигло второго светодиода, то красным светом начинают светиться 1-ый и 2-ой светодиоды. Если падение уровня топлива достигло первого светодиода, то оба, 1-ый и 2-ой, светодиода начинают моргать, привлекая внимание водителя, чтобы напомнить о необходимости срочной заправки.

Режим «ДЕМО» может быть включен как через меню при помощи энкодера, так и подачей +12В на оба входа указателей поворотов. Включение в режим производится, через 10 сек., при обязательной подаче питания на контакты +12В — Аккумулятор и +12В — Замок зажигания.

Пользователь имеет возможность включить подсветку комбинации приборов, не включая выключатель габаритного света. Сделать это можно через меню «НАСТРОЙКИ», поставив в необходимой строке «галочку».

Температура охлаждающей жидкости и остаток топлива кроме светодиодных шкал показаны цифрами. Низкие значения температуры охлаждающей жидкости показываются как «?». Также показываются данные, находящиеся за пределами допусков, что во многих случаях означает обрыв датчика.

На основе непрерывно получаемой информации КЭП FLASH Х4 отображает в удобном для пользователя виде большое количество мгновенных и статистических параметров движения автомобиля. Компьютер комбинации приборов оповещает водителя о неисправностях системы впрыска и электрооборудования автомобиля (выход бортового напряжения за допустимые пределы, ошибки контроллера системы управления двигателем, отклонение от требуемых пределов параметров входных и выходных сигналов контроллера), и предлагает пользователю карту поиска возникшей неисправности.

На основе данных о пробеге автомобиля и заложенного в память календаря комбинация приборов FLASH Х4 напоминает о необходимости проведения очередного технического обслуживания автомобиля с выдачей перечня обязательных работ. С помощью компьютера возможен просмотр и корректировка параметров электронного блока управления двигателем (ЭБУ), а также управление работой отдельных узлов и механизмов автомобиля.

Установка электронной комбинации FLASH Х4 не требует специальных знаний, проста и может быть выполнена владельцем автомобиля самостоятельно. Для подключения вставьте фишку от заводской комбинации в соответствующий разъем КЭП FLASH Х4, а провод «к-линии» в колодку диагностики для считывания данных с контроллера (ЭБУ), затем присоедините провод датчика света в комбинацию. В комплекте прилагается подробная инструкция по подключению и эксплуатации, а также все необходимые провода.

После установки КЭП FLASH Х4, регулировка яркости подсветки комбинации приборов, осуществляется энкодером. Поэтому от штатного регулятора яркости необходимо обязательно отсоединить колодку, иначе регулировка яркости производиться не будет.
